電源濾波器：（ET、FT 、UF系列）
特點
電源濾波器雜散電容小、高頻阻抗值大，阻抗偏差小，工作電流大，有良好的電磁兼容性。其磁芯采用高導磁率的MnZn鐵氧體材料，對噪聲具有高的阻抗。磁芯類型：UU、EE、FT、T。安裝方式：臥式、立式等。
應用場合
廣泛用于電視、通訊、空調、計算機等抗EMI線路。例如：用于通訊、網絡、計算機；工業、科學和醫療設備；電視、音響、空調等家用電子設備；各類電子儀器、航天設備等。
電源濾波器：（ET、FT 、UF系列）.pdf

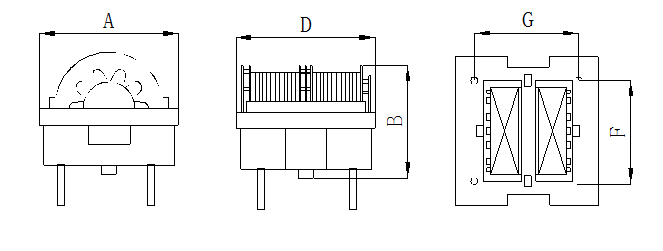

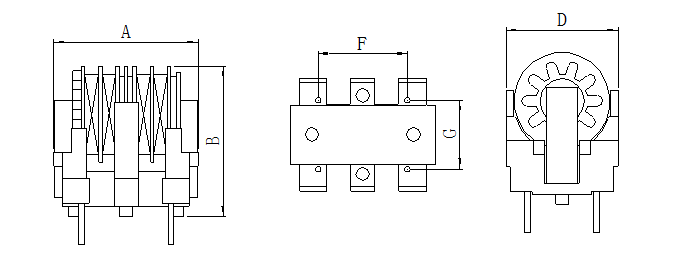

尺寸圖
 |  |
UF10.5立式濾波器 | UF9.8臥式濾波器 |
 |  |
ET24臥式濾波器 | FT20立式濾波器 |
系列常規表
(UF系列)系列規格表
型號 | A±2.0 | B±2.0 | D±1.0 | F±0.3 | G±0.5 | PIN | SEC |
UF9.8V | 15.5 | 16.0 | 11.0 | 7.0 | 8.0 | 2+2 | 2 |
UF9.8H | 15.5 | 12.0 | 14.5 | 7.0 | 8.0 | 2+2 | 2 |
UF10.5V | 18.5 | 19.5 | 16.5 | 10.0 | 13.0 | 2+2 | 2 |
UF10.5V | 18.5 | 21.5 | 16.0 | 10.0 | 13.0 | 2+2 | 4 |
UF10.5H | 18.5 | 16.5 | 19.0 | 10.0 | 13.0 | 2+2 | 2 |
UF16V | 22.0 | 25.5 | 18.0 | 10.0 | 13.0 | 2+2 | 2 |
UF16H | 22.0 | 20.0 | 23.5 | 10.0 | 13.5 | 2+2 | 2 |
（ET、FT 系列）系列規格表
型號 | A±2.0 | B±2.0 | D±1.0 | F±0.3 | G±0.5 | PIN | SEC |
FT20V | 22.5 | 21.0 | 15.0 | 13.0 | 10.0 | 2+2 | 4 |
FT20V | 22.5 | 21.0 | 15.0 | 13.0 | 10.0 | 2+2 | 2 |
ET24V | 25.0 | 29.3 | 18.0 | 13.0 | 10.0 | 2+2 | 2 |
ET24V | 25.0 | 29.3 | 18.0 | 13.0 | 10.0 | 2+2 | 4 |
ET24H | 24.2 | 19.5 | 24.5 | 15.0 | 21.0 | 2+2 | 2 |
ET24H | 24.2 | 19.5 | 24.5 | 15.0 | 21.0 | 2+2 | 4 |
ET28V | 30.3 | 35.8 | 20.3 | 13.0 | 10.0 | 2+2 | 2 |
ET28V | 30.3 | 35.8 | 20.3 | 13.0 | 10.0 | 2+2 | 4 |
照明電路磁性器件解決方案
（1）實物示意圖
電源濾波器又稱“電源EMI濾波器”或者“EMI電源濾波器”，這是一種由電容、電感和電阻組成的濾波器，是濾波器的一種。
它的作用是：對特定頻率的頻點或該頻點以外的頻率進行有效濾除，得到所需要的有效信號。
電源濾波器實物圖
（2）電路原理圖
電源濾波器的典型結構如下圖所示，這是一種無源網絡結構，對交流和直流電源都適用，具有雙向抑制性能。
這樣一個簡單的無源濾波器起到了雙向抑制噪聲的作用。
